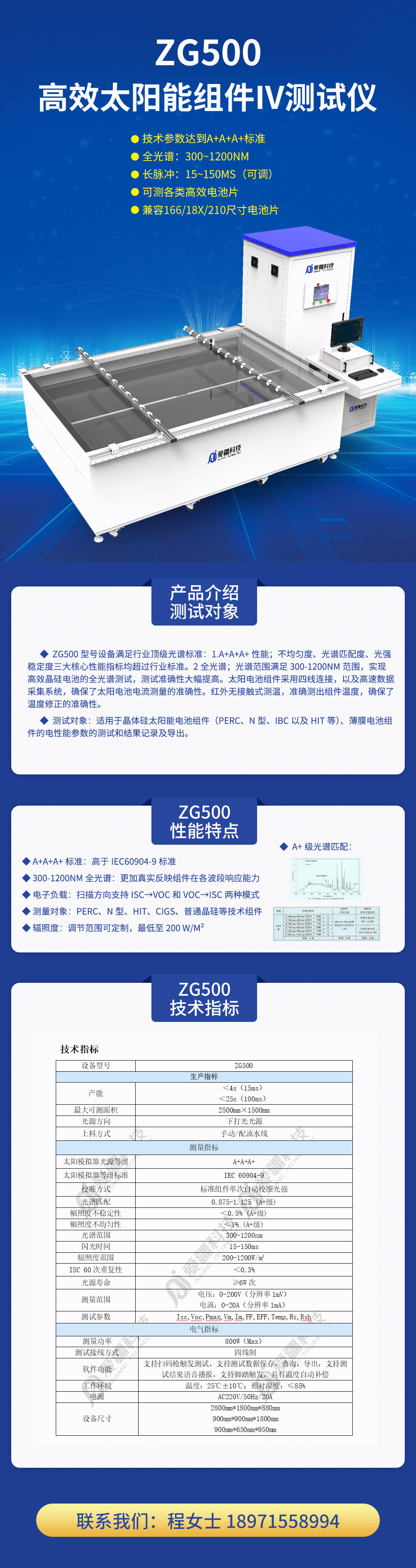

ZG500 高效太陽能組件IV測試儀V1.1-組件檢測係列-ky体育

產(chan) 品簡介：

◆ 達到A+A+A+標準

◆ 全光譜：300~1200nm

◆ 長脈衝(chong) ：15~150ms（可調）

◆ 可測各類高效電池片

◆ 兼容166/18x/210尺寸電池片

谘詢熱線：4000-788-801

產(chan) 品介紹

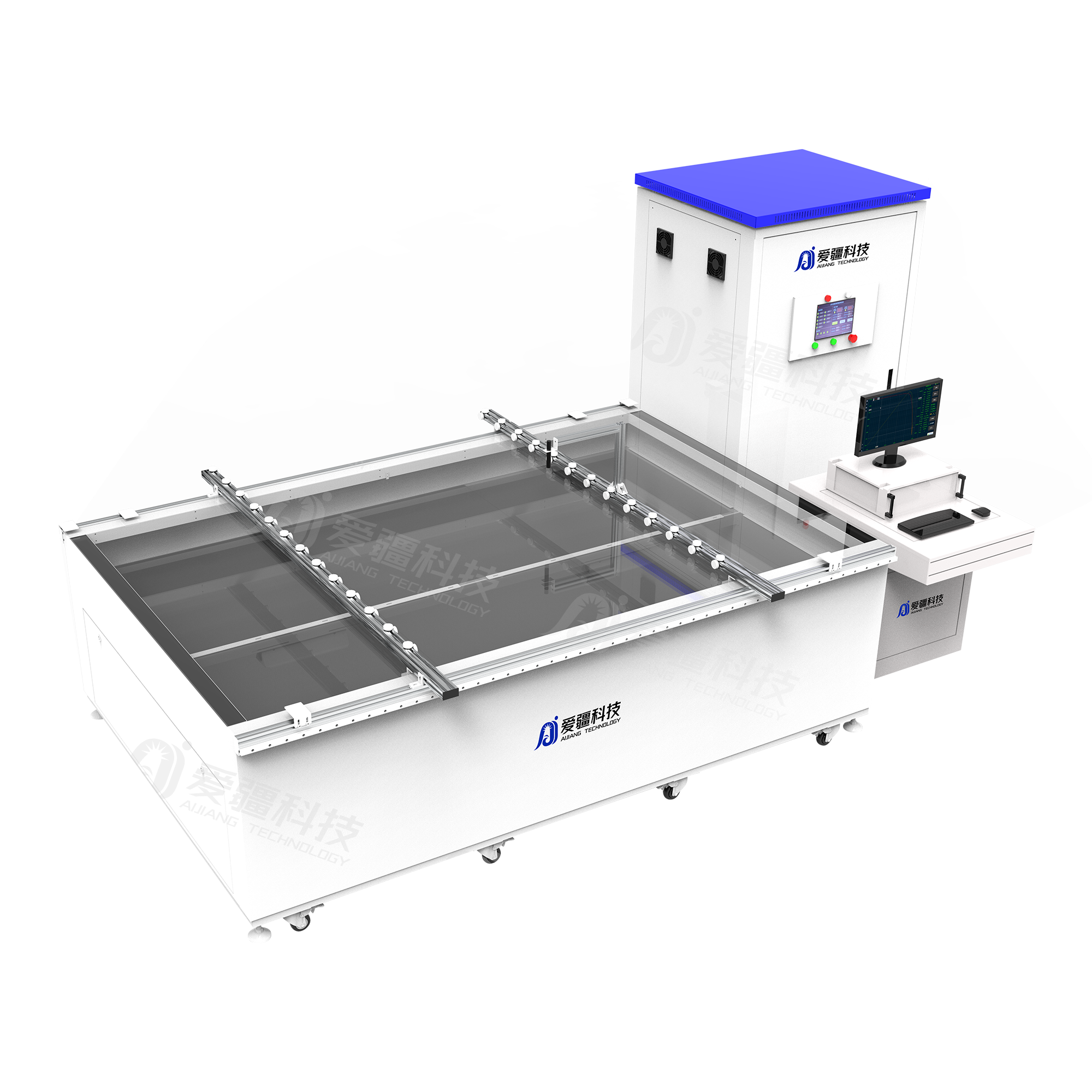

ZG500係列高效太陽能組件IV 測試儀(yi) ，采用獨特的下打光方式。可測試各類高效太陽能組件。

1、采用A+A+A+級光源配置：不均勻度、光譜匹配度、光強穩定度三大核心性能指標均超過行業(ye) 標準。

2、全光譜：光譜範圍滿足300-1200nm範圍，實現高效晶矽電池的全光譜測試，測試準確性大幅提高。

太陽電池組件采用四線連接，以及高速數據采集係統，確保了太陽電池電流測量的準確性。紅外無接觸式測溫，準確測出組件溫度，確保了溫度修正的準確性。

測試對象：適用於(yu) 晶體(ti) 矽太陽能電池組件(PERC、 N型、IBC 以及HIT等)、薄膜電池組件的電性能參數的測試和結果記錄及導出。

性能特點

◆ A+A+A+標準：高於(yu) IEC60904-9 標準

◆ 300-1200nm全光譜：更加真實反映組件在各波段響應能力

◆ A+級光譜匹配：

◆ 電子負載：掃描方向支持Isc→Voc和Voc→Isc兩(liang) 種模式

◆ 測量對象：PERC、 N型、HIT、IBC、 TOPCon、 CIGS、普通晶矽等技術組件

技術指標

設備型號	ZG500
生產(chan) 指標
產(chan) 能	＜4s（15ms）＜25s（100ms）
最大可測麵積	2500mm×1500mm
光源方向	下打光光源
上料方式	手動/配流水線
測量指標
太陽模擬器光源等級	A+A+A+
太陽模擬器等級標準	IEC 60904-9
校準方式	標準組件單次自動校準光強
光譜匹配	0.875-1.125 (A+級)
幅照度不穩定性	＜0.5% (A+級)
幅照度不均勻性	＜1% (A+級)
光譜範圍	300-1200nm
閃光時間	15-150ms(可定製)
輻照度範圍	200-1200W/m²
ISC 60次重複性	＜0.3%
光源壽命	≥6W次
測量範圍	電壓：0-200V（分辨率1mV）電流：0-20A（分辨率1mA）
測試參數	Isc,Voc,Pmax,Vm,Im,FF,EFF,Temp,Rs,Rsh
電氣指標
測量功率		800W（Max）
測試接線方式		四線製
軟件功能		支持掃碼槍觸發測試，支持測試數據保存、查詢、導出，支持測試結果語音播報，支持腳踏觸發，具有溫度自動補償(chang)
工作環境		溫度：25℃±10℃；相對濕度：≤85%
電源		AC220V/50Hz/20A
設備尺寸		2800mm1800mm880mm 900mm900mm1800mm 900mm650mm950mm
